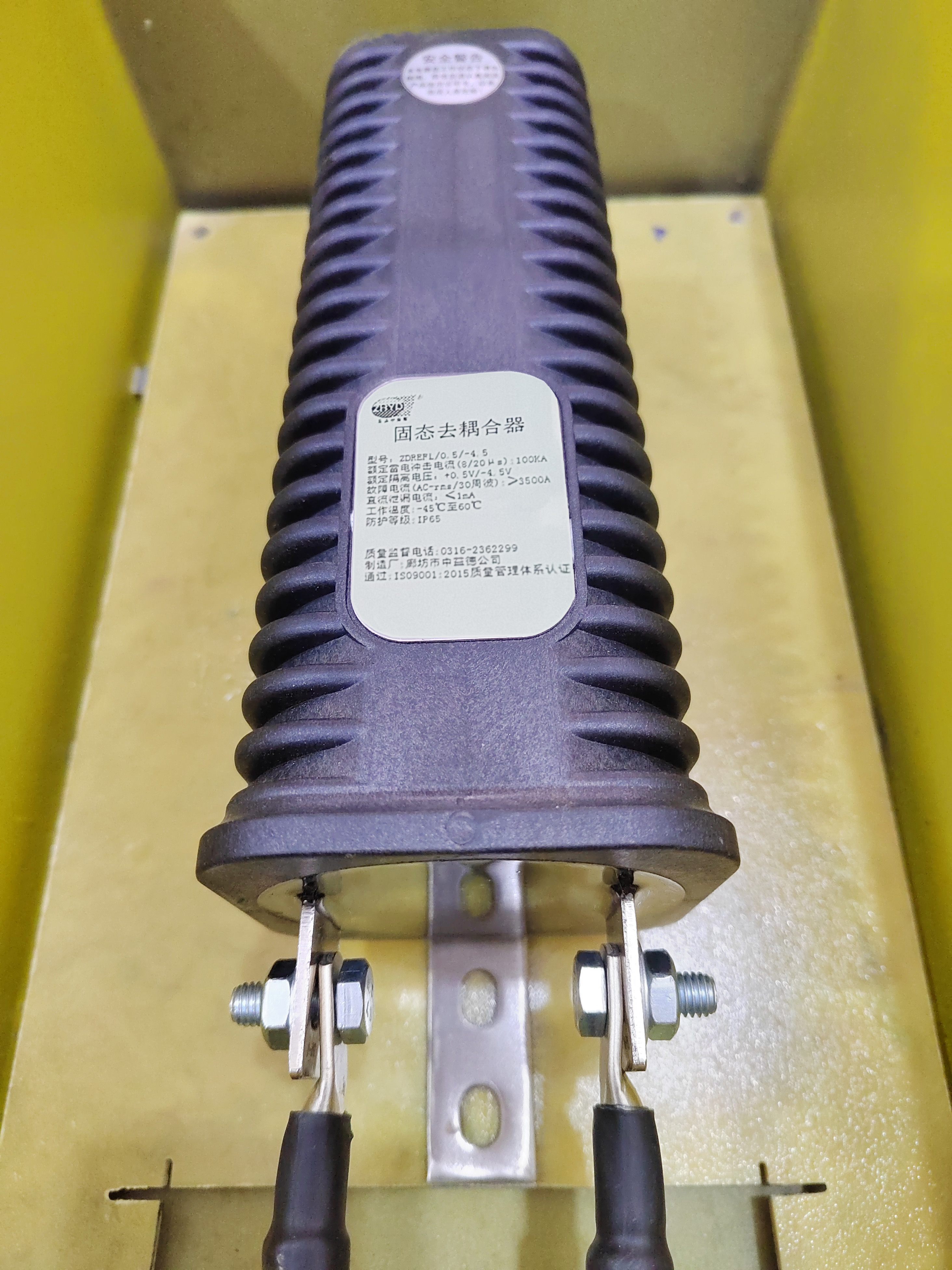

固态去耦合器

主要功能

1、对管道阴极保护电位进行接地隔离，同时可将正常阴极保护电压外杂散电流导通排除，消减交、直流杂散电流对长输管道的干扰，防止管道加速腐蚀。

2、具有多种规格隔离电压，可阻止直流杂散电流反向流入管道，并钳制直流电压在隔离电压范围内。

3、对管道上耦合的交流电流具有低阻抗全导通特性，能降低感应的交流干扰电压。

4、具有雷电防护能力，在感应雷电或电力线路单相短路故障状况下为短路模式，并可能承受额定的冲击或故障电流，同时仍提供有效的接地或导通。

5、针对管道运行场景以及交直流排流需求不同，我公司可提供完整的产品组合和解决方案。

应用范围

1、应用于阴极保护系统中的防雷接地、交流耦合、直流嵌位排流；

2、应用于管道绝缘接头，提供防雷电冲击电流和其它故障电流保护；

3、应用于消减交、直流感应电流对长输管道的干扰；

4、应用于不同的金属间的去耦合；

5、应用于消减交流感应电压。

6、解决高压线路故障接地短路电流；

7、解决高压线路上端避雷线遭雷击的接地引入电流；

8、解决火车通过铁路时产生的杂散电流对管道产生的影响。

产品优势

1、先进的固态耦合技术：采用的固态耦合技术能够控制管道上的交流杂散电流或雷电流对埋地管道的影响，从而延长管道的使用寿命。

2、ZDRE产品无源无极性（特殊情况可以设定）设计可靠，关键元件采用蒸银或镀金方法生产，阈值响应可达到nS级。

3、瞬间响应性：耦合器具有瞬间响应性的固态元件，对于额定故障电流、雷电冲击电流或保护体上直流电压达到预定的阙值电压时，耦合器会立即导通排除，过电流消除后又自动恢复到隔离状态。

4、直流隔离和交流耦合功能：RE系列耦合器作为直流隔离和交流耦合装置，既能限制阴极保护预定的阈值电压，又能瞬间传导排除交流故障电流、雷电电流或交流感应电流。

5、保护直流电位：耦合器的主要特点是保护被保护体上的直流电位，排除传导额定故障电流、雷电冲击以及交流感应电流。

6、低直流泄漏电流：常温时各种型号的耦合器在额定隔离电压下的直流泄漏电流均小于1mA，这个数值对于阴极保护系统来说，是可以忽略不计的。

7、直流阈值可定制。可根据客户具体应用场合和要求，定制正反向直流阈值，可满足客户特殊环境下技术需求。

8、直流泄漏量低，我公司产品实测的直流泄漏量远低于DEC文件技术要求，保证了在不泄漏电流方面效果更佳， 泄漏电流≤0.02mA。

9、技术更新：相对于国外公司，产品内部安装有防雷装置，可通过8/20μs雷电测试，技术更新较快，更符合国内要求。

10、高耐受性：耦合器可经受无数次非连续的雷电电流和交流故障电流。

11、内部器件连接：采用无导线设计，有全铜件连接和全不锈钢件连接两种方案，提高产品稳定性和可靠性。

12、工艺优势：外壳材料有尼龙整体注塑和铝合金两种，尼龙外壳密封性好，适用于高湿度地域，铝合金外壳散热性好，适用于杂散电流较强区域。

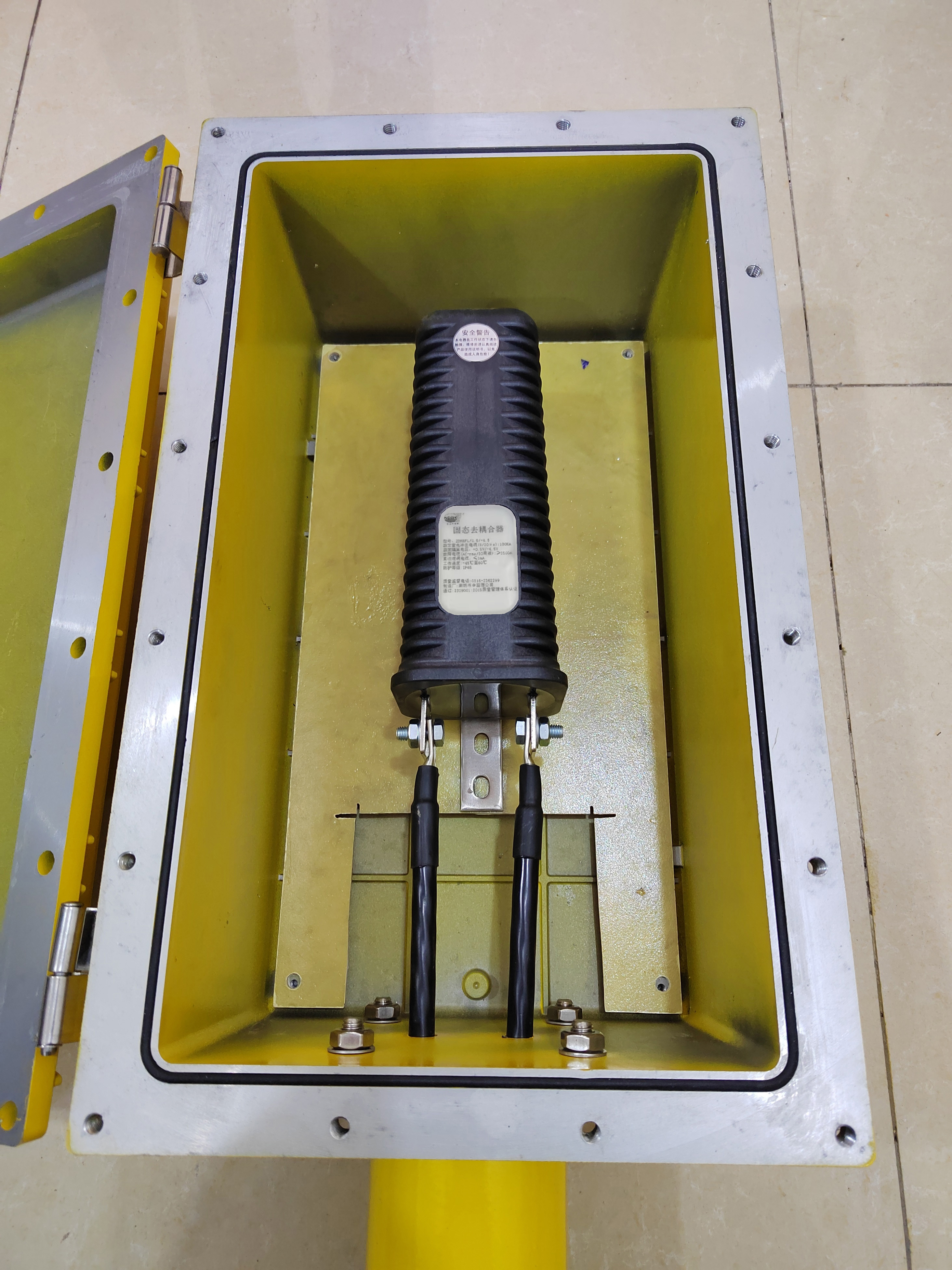

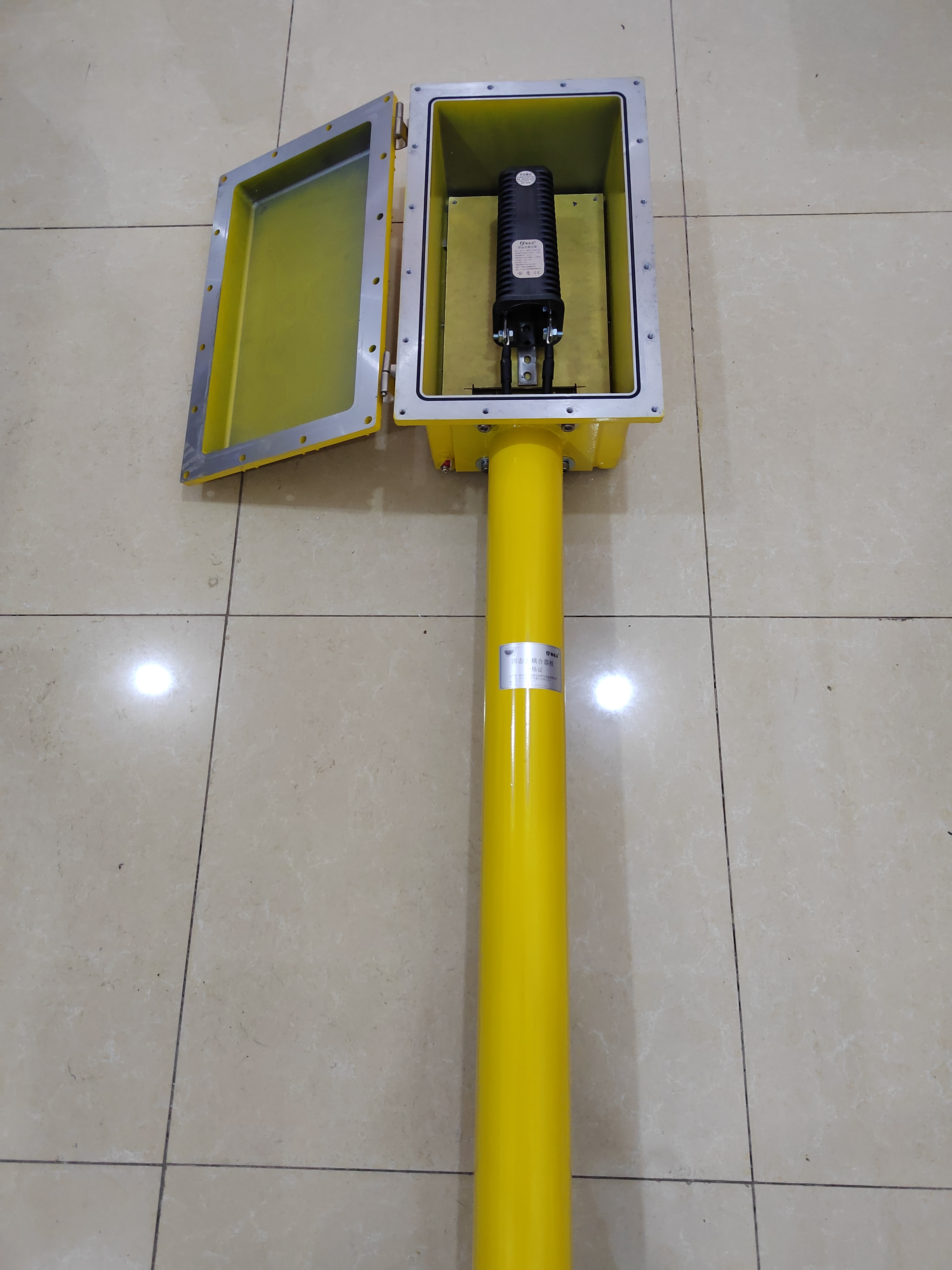

13、集成测试功能：具有集成测试桩功能，简便操作、节省材料、降低雷电残压、成本降低。

14、防护等级：保护箱外壳具有优良的防水性，防风沙的密封结构，防护等级可达IP65。
